Montageanleitung

Schlafsofa Vilsta

Für die Modelle das Schlafsofa Vilsta

Bevor Sie beginnen

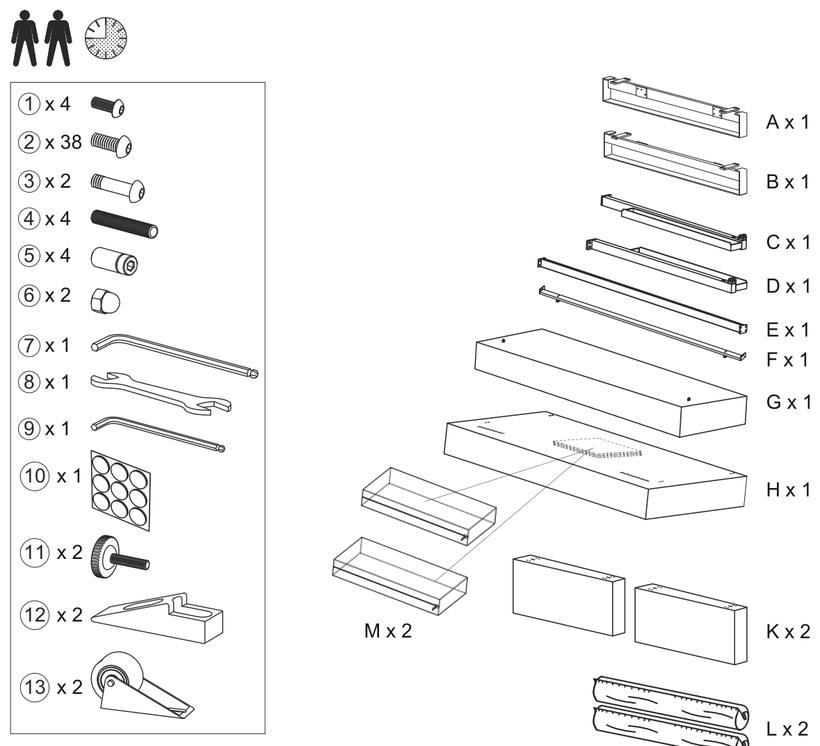

Teile

Schritt 1

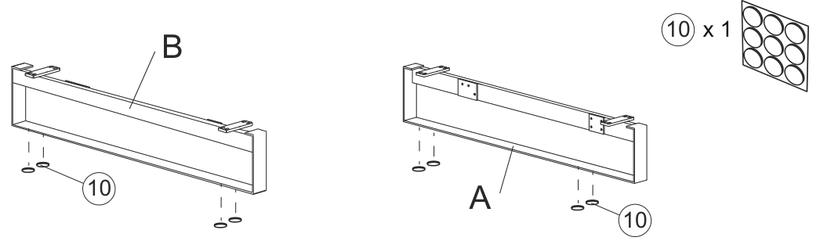

1Filzgleiter unter das Gestell

1. Kleben Sie die Filzgleiter 10 unter die beiden Seitengestelle A und B.

Schritt 2

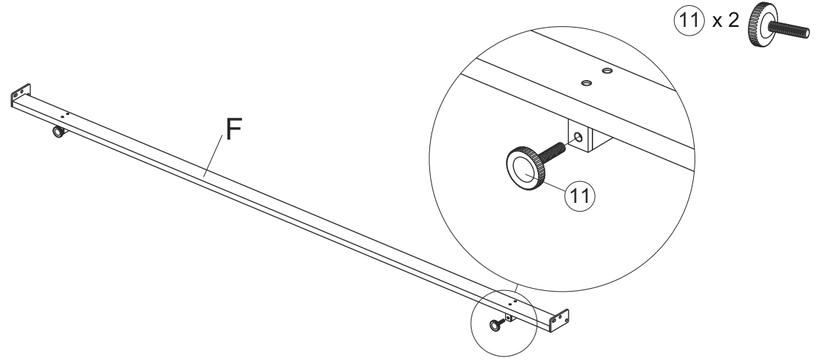

2Stellfüße in das Rohr

1. Drehen Sie die beiden Stellfüße 11 in das Rohr F.

Schritt 3

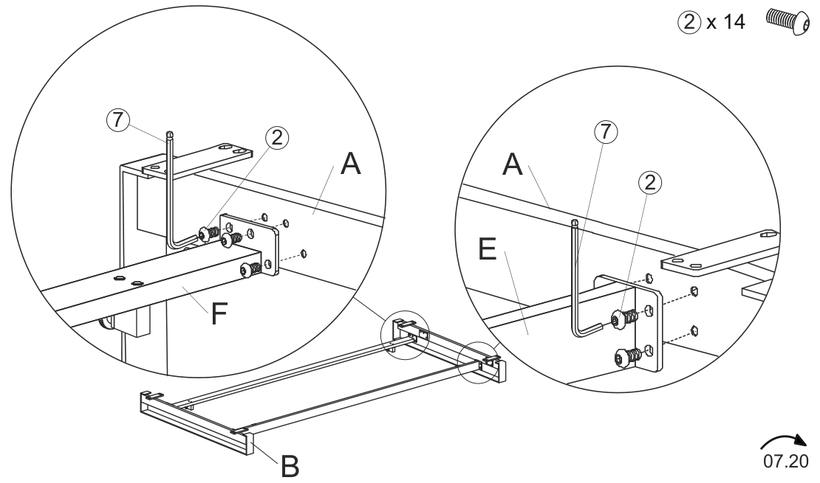

3Gestell zusammenbauen

1. Verbinden Sie die Seitengestelle A und B mit den Rohren F und E.
2. Verwenden Sie 14 Schrauben 2 und Inbusschlüssel 7.

Schritt 4

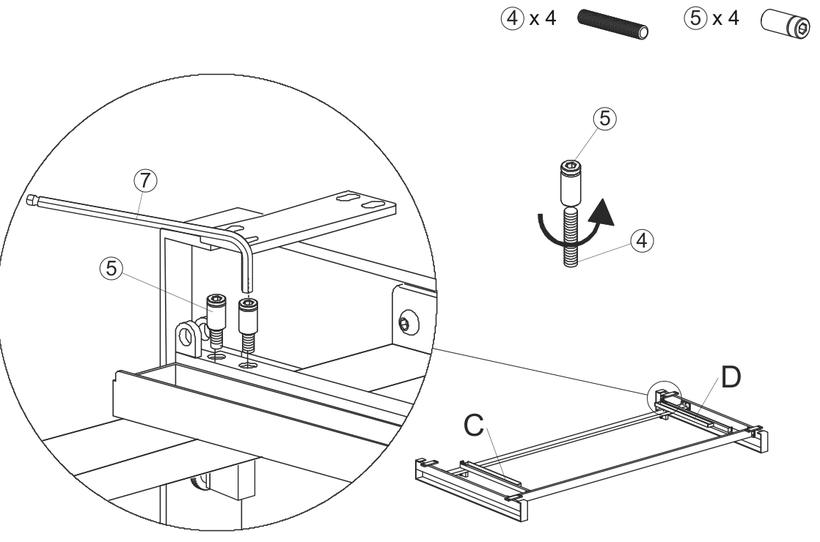

4Gewindestifte und Hülsen

1. Drehen Sie die 4 Gewindestifte 4 in die Hülsen 5.
2. Befestigen Sie sie mit Inbusschlüssel 7 auf den Schienen C und D, wie im Detail gezeigt.

Schritt 5

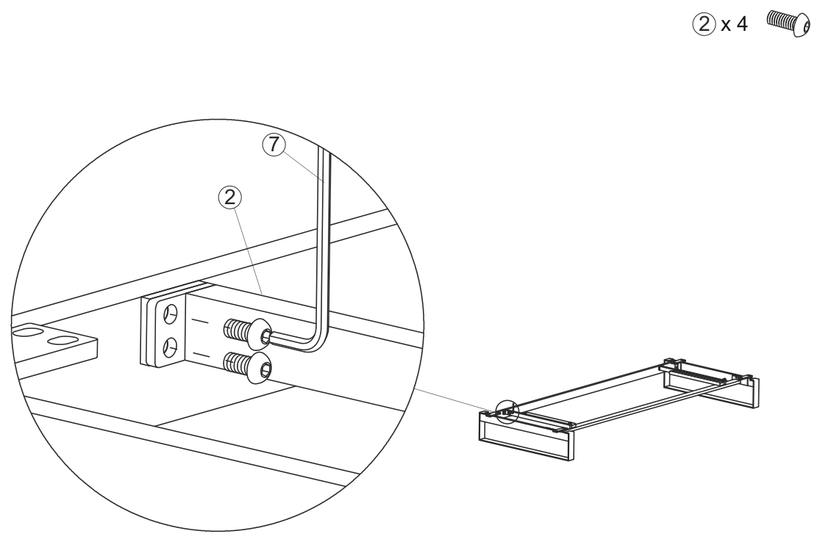

5Schienen befestigen

1. Befestigen Sie die Schienen mit 4 Schrauben 2 und Inbusschlüssel 7 am Gestell.

Schritt 6

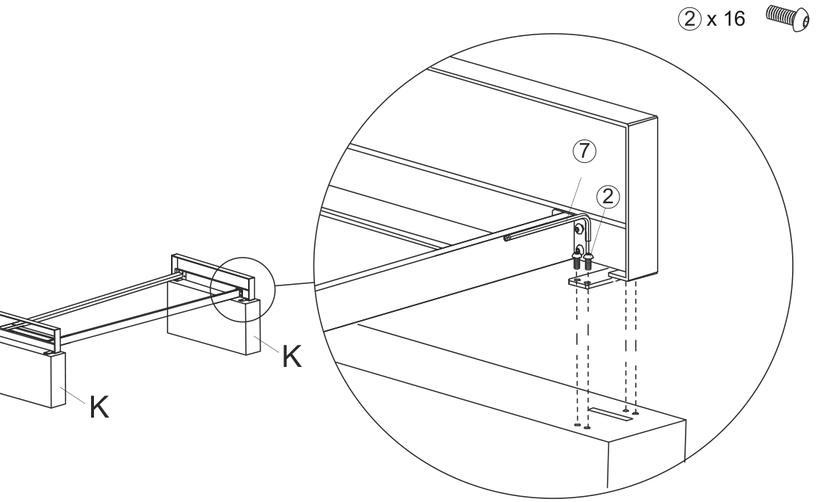

6Armlehnen

1. Setzen Sie die beiden Armlehnen K auf das Gestell.
2. Schrauben Sie sie von unten mit 16 Schrauben 2 und Inbusschlüssel 7 fest.

Schritt 7

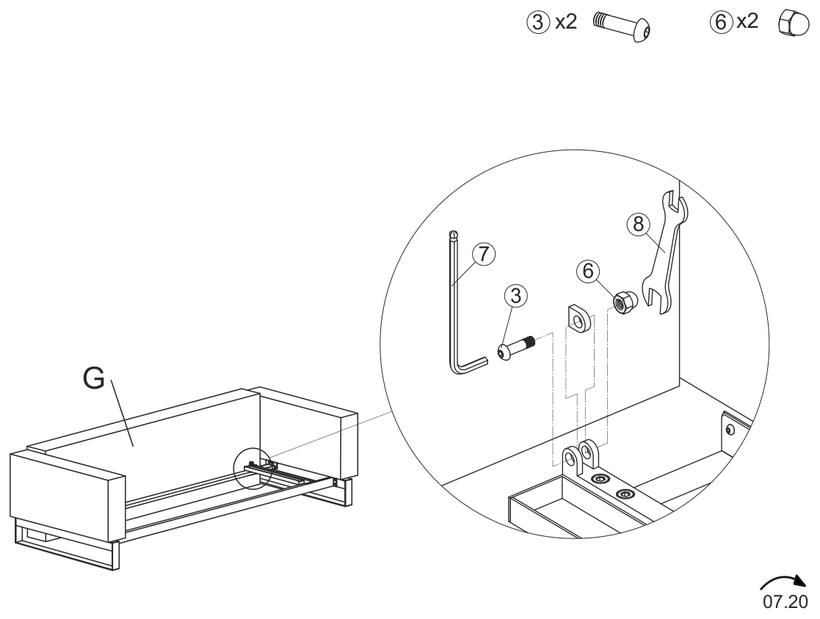

7Rückenlehne

1. Setzen Sie die Rückenlehne G auf den Mechanismus.
2. Befestigen Sie sie auf beiden Seiten mit einer Schraube 3 und einer Hutmutter 6; mit Inbusschlüssel 7 gegenhalten und mit Gabelschlüssel 8 festziehen.

Schritt 8

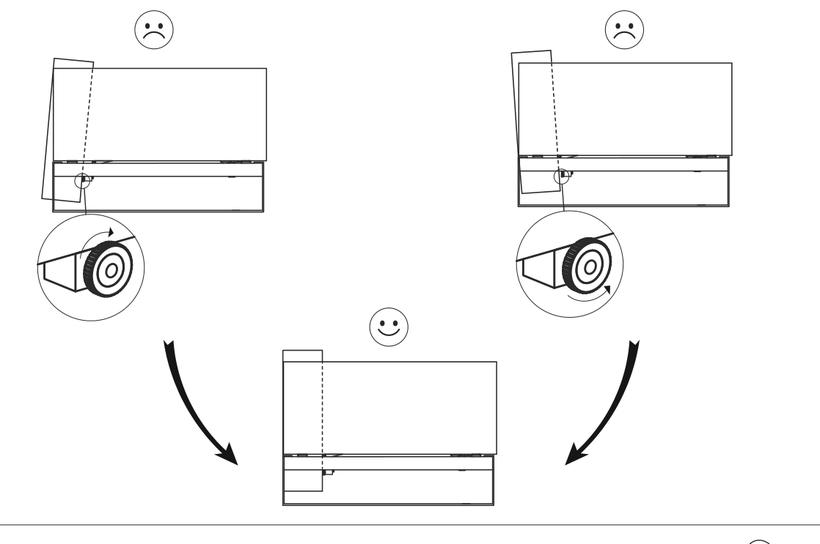

8Rückenlehne ausrichten

1. Steht die Rückenlehne schief? Drehen Sie an den Stellfüßen 11, bis sie gerade steht.

Tipp: Machen Sie dies erst, wenn alles befestigt ist; ziehen Sie danach die Schrauben noch einmal nach.

Schritt 9

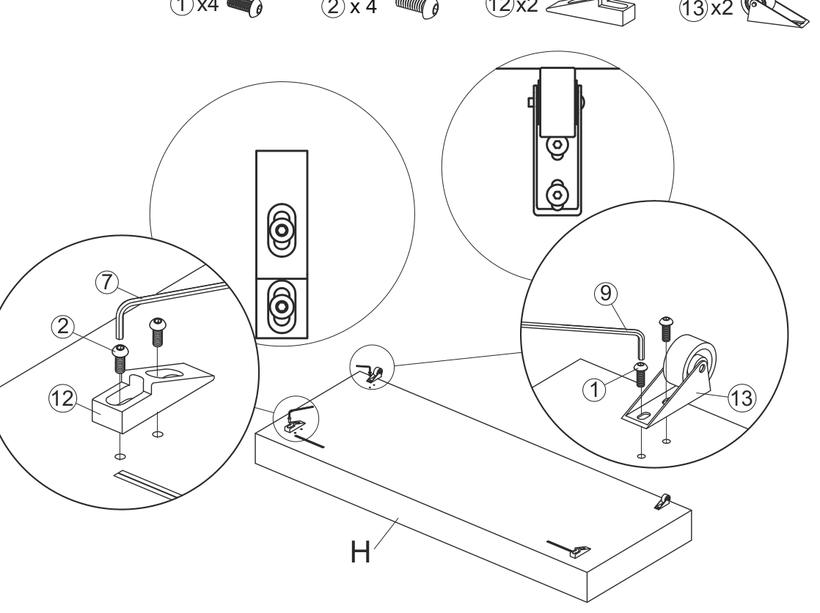

9Unterseite der Sitzfläche

1. Legen Sie die Sitzfläche H auf den Kopf.
2. Schrauben Sie die beiden Halter 12 mit Schrauben 2 und Inbusschlüssel 7 fest.
3. Schrauben Sie die beiden Rollen 13 mit Schrauben 1 und Inbusschlüssel 9 fest.

Schritt 10

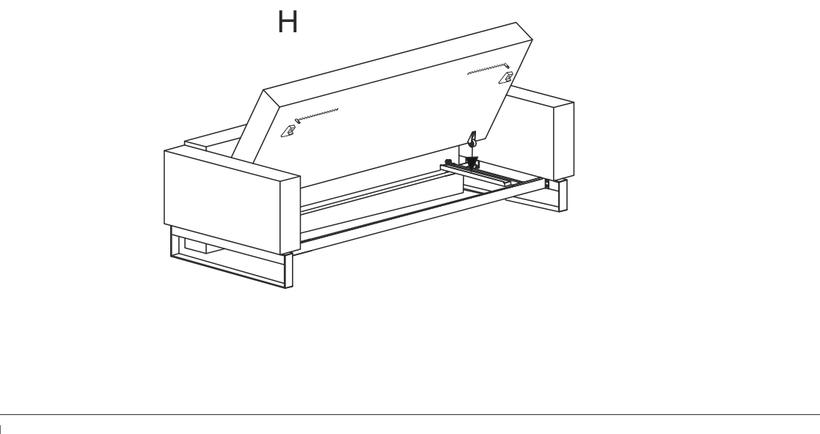

10Sitzfläche einsetzen

1. Legen Sie die Sitzfläche H in das Gestell und hängen Sie sie in den Mechanismus ein.

Schritt 11

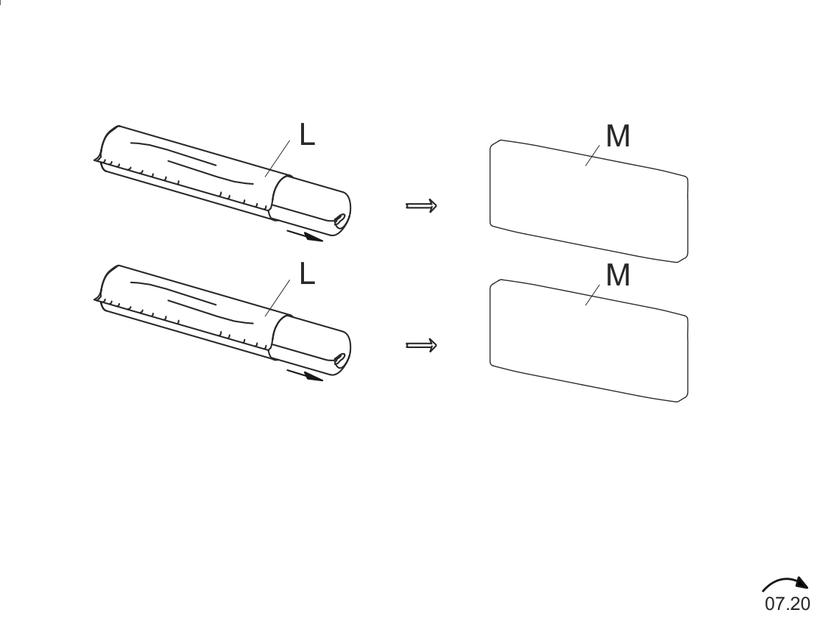

11Kissen

1. Nehmen Sie den aufgerollten Kissenschaum L aus der Verpackung und lassen Sie ihn aufgehen.
2. Schieben Sie den Schaum in die Bezüge M. Die Bezüge finden Sie unter der Sitzfläche hinter dem Reißverschluss.

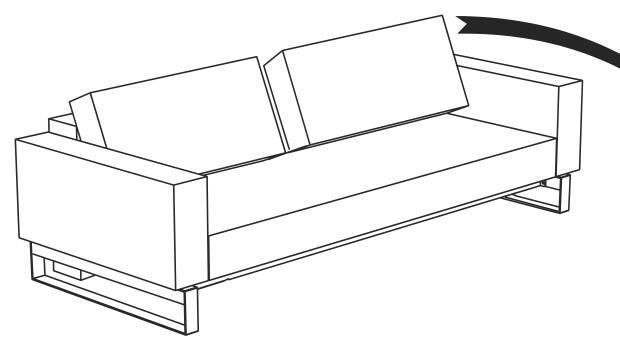

Zum Bett ausklappen

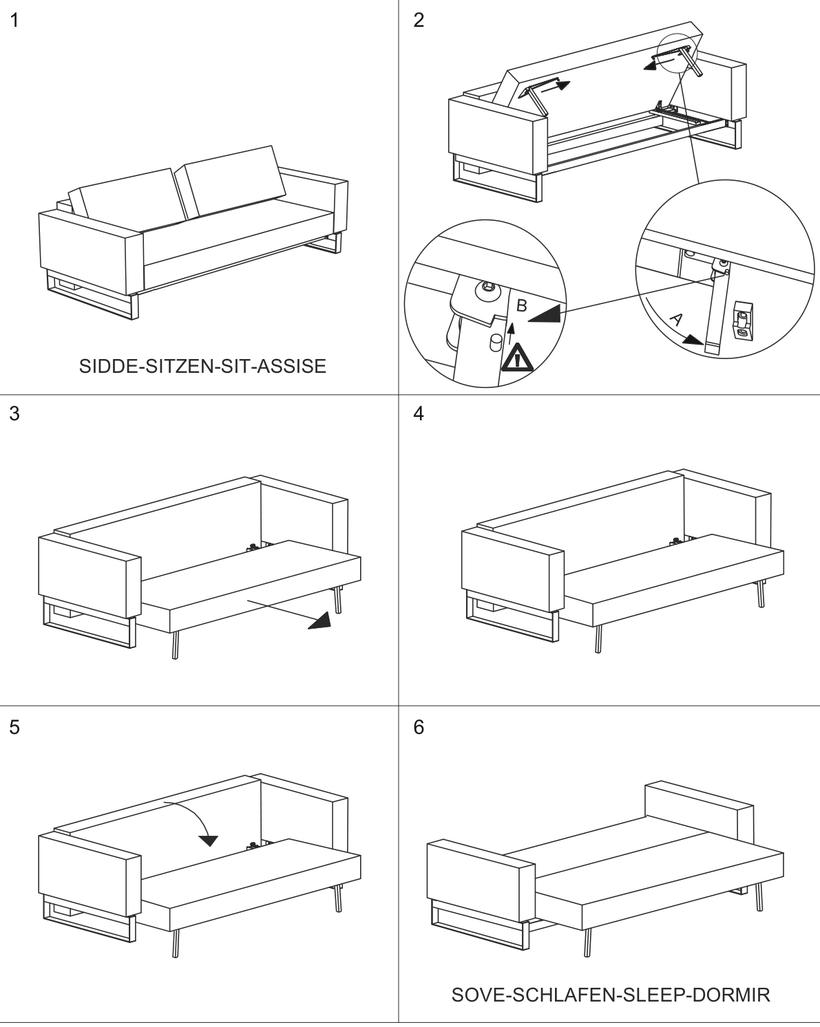

▶Vom Sofa zum Bett

1. ① Sitzposition.
2. ② Heben Sie die Sitzfläche vorne an, bis der Mechanismus entriegelt (A/B).
3. ③–④ Ziehen Sie die Sitzfläche nach vorne; die Füße klappen aus.
4. ⑤ Lassen Sie die Rückenlehne nach hinten ab.
5. ⑥ Schlafposition. Zurück zur Sitzposition in umgekehrter Reihenfolge.

Achtung: Achten Sie beim Mechanismus auf Ihre Finger (Warnhinweis bei ② in der Zeichnung).

Fertig!
