Montageanleitung

Bett mit Stauraum (Typ Valencia)

Für die Modelle Alicante, Malaga, Marbella und Valencia

2Personen
ca. 60Minuten
5Schritte
2Gasfedern

Bevor Sie beginnen

Teile

1Seitenteil links1×
2Seitenteil rechts1×
3Kopfteil1×
4Fußteil1×
5Bodenplatte Stauraum2×
RAMLattenrost1×
AU-L / AU-PGasfeder-Mechanismus links / rechts1 Satz
S1Schraube4×
PScheibe4×
H4Schraube Lattenrost4×

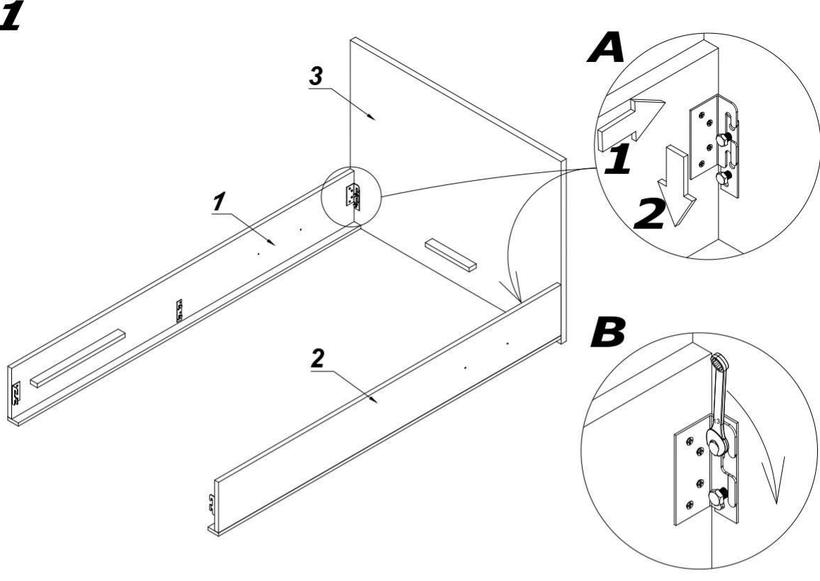

Schritt 1

1Seitenteile an das Kopfteil

  1. Stellen Sie das Kopfteil 3 aufrecht an die Wand.
  2. Hängen Sie die Seitenteile 1 und 2 in die Beschläge des Kopfteils: erst einschieben, dann nach unten gleiten lassen (Detail A).
  3. Sichern Sie die Verbindung (Detail B).

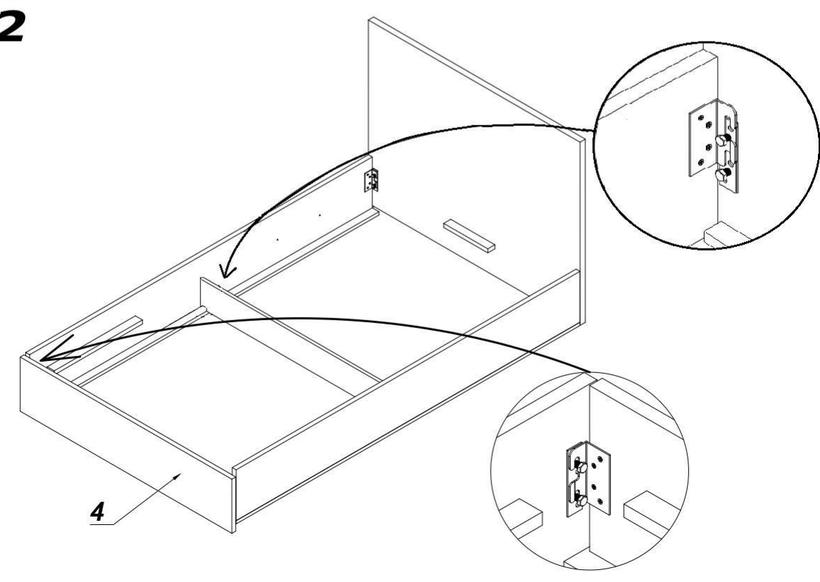

Schritt 2

2Fußteil und Mittelbalken

  1. Hängen Sie das Fußteil 4 auf die gleiche Weise an die beiden Seitenteile.
  2. Hängen Sie den Mittelbalken zwischen Kopf- und Fußteil.
  3. Prüfen Sie, ob alle Ecken richtig in den Beschlägen sitzen.

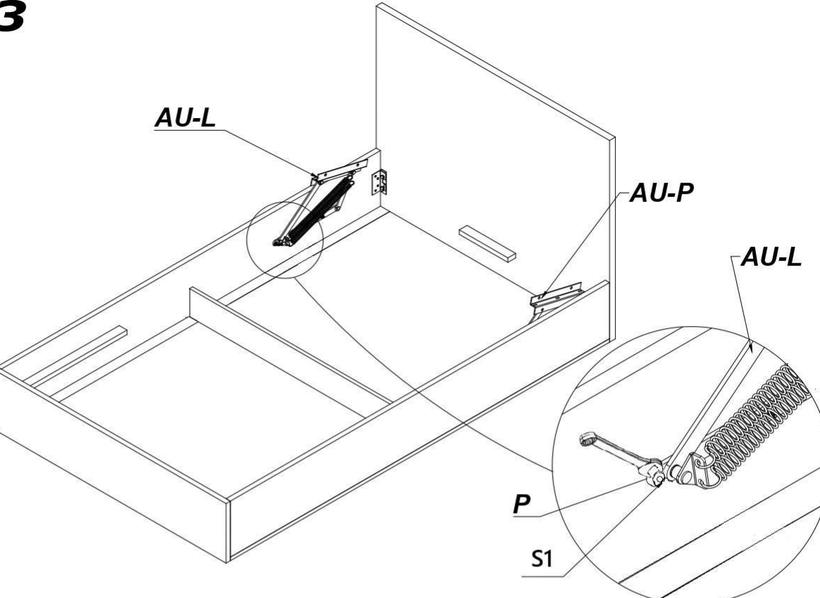

Schritt 3

3Gasfeder-Mechanismen

  1. Befestigen Sie den Mechanismus AU-L am linken und AU-P am rechten Seitenteil, am Kopfteil.
  2. Verwenden Sie pro Mechanismus 2 Schrauben S1 mit einer Scheibe P und ziehen Sie sie mit dem Schlüssel fest.

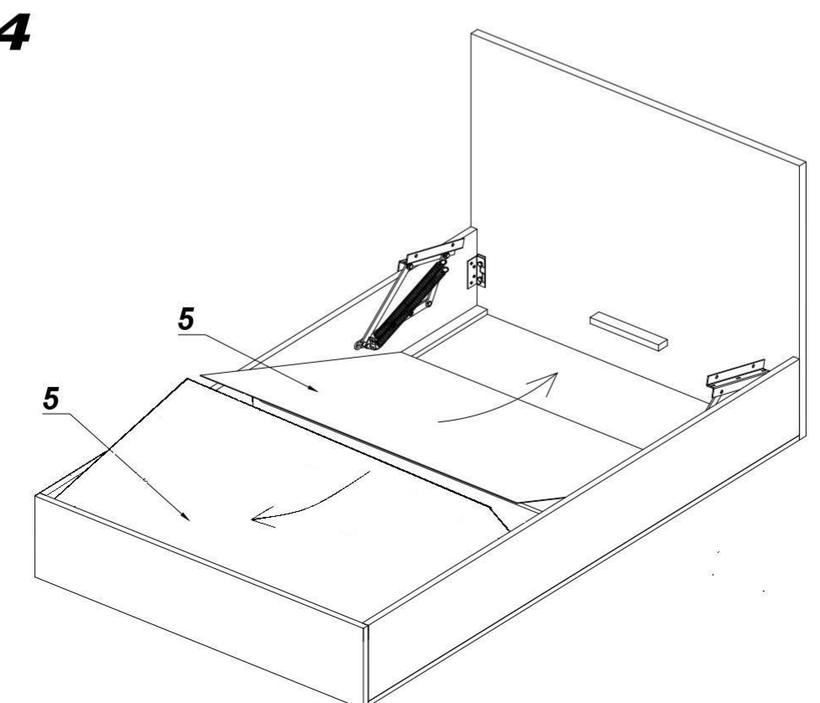

Schritt 4

4Boden des Stauraums

  1. Legen Sie die beiden Bodenplatten 5 links und rechts vom Mittelbalken in den Rahmen.

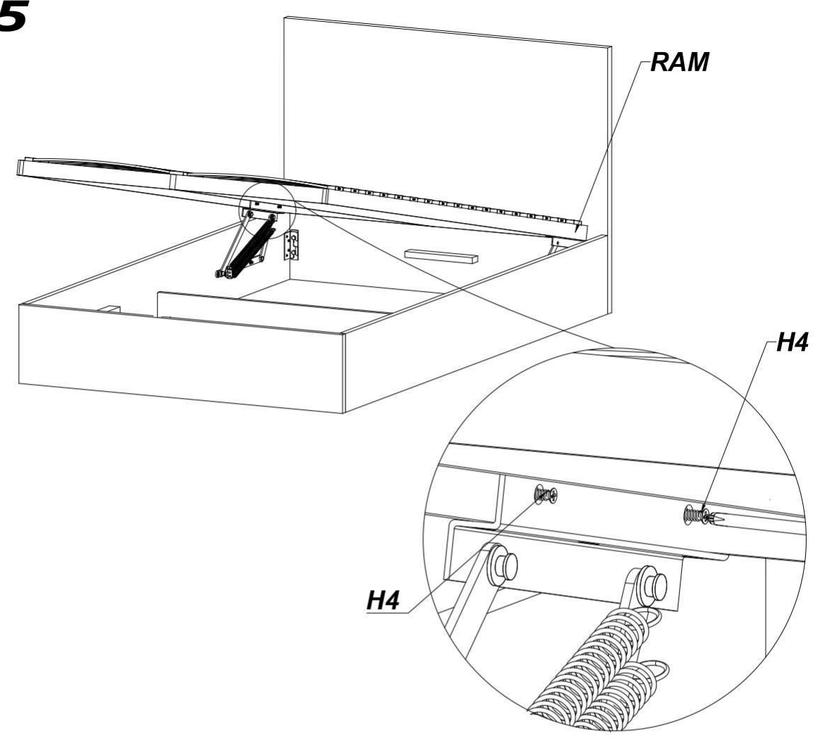

Schritt 5

5Lattenrost auf die Gasfedern

  1. Legen Sie den Lattenrost (RAM) auf die beiden Mechanismen.
  2. Schrauben Sie ihn auf beiden Seiten mit den Schrauben H4 fest.
Achtung: Die Gasfedern stehen unter Spannung. Halten Sie den Lattenrost fest, bis beide Mechanismen vollständig befestigt sind, und legen Sie erst dann die Matratze auf.

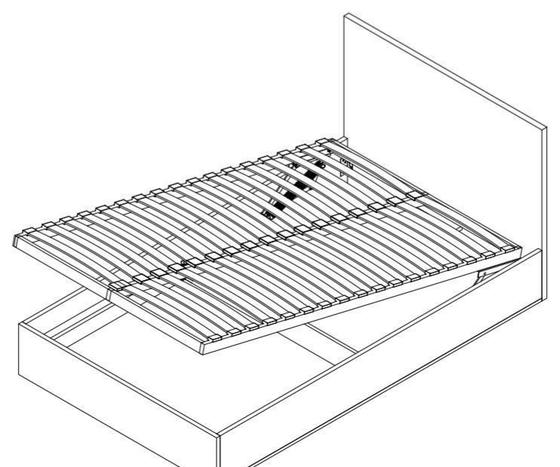

Fertig!
