Montageanleitung

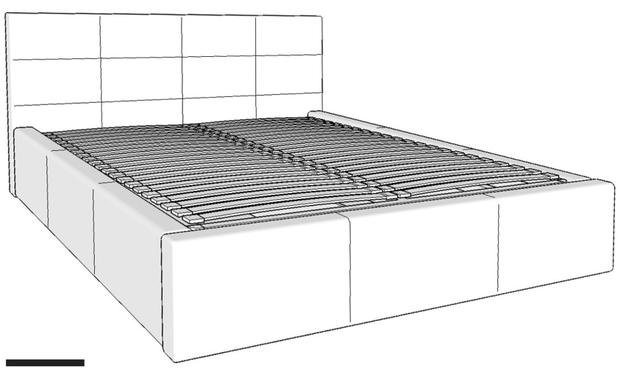

Bett mit Stauraum (Typ Seattle)

Für die Modelle Jena, Montreal, Reno und Seattle

Bevor Sie beginnen

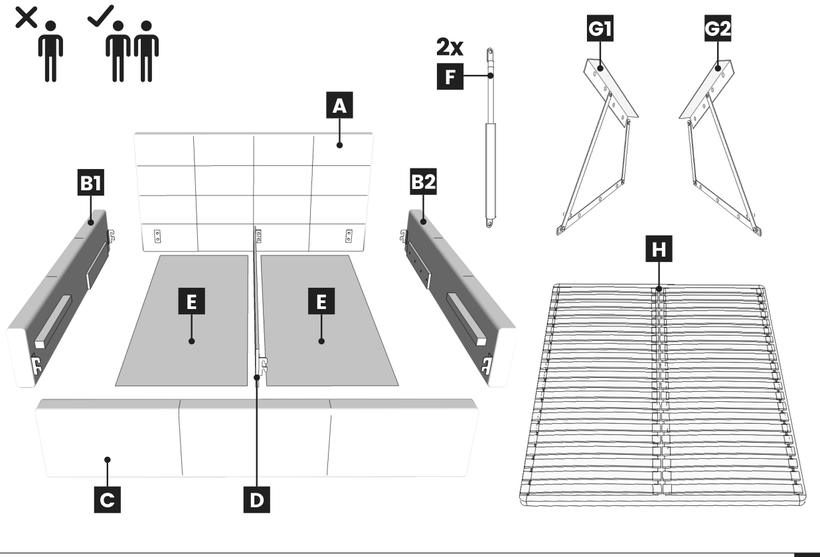

Teile

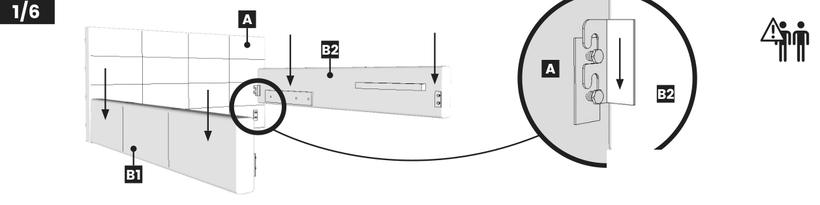

Schritt 1

1Seitenteile an das Kopfteil

1. Stellen Sie das Kopfteil A aufrecht an die Wand.
2. Hängen Sie die Seitenteile B1 und B2 von oben in die Beschläge des Kopfteils ein.

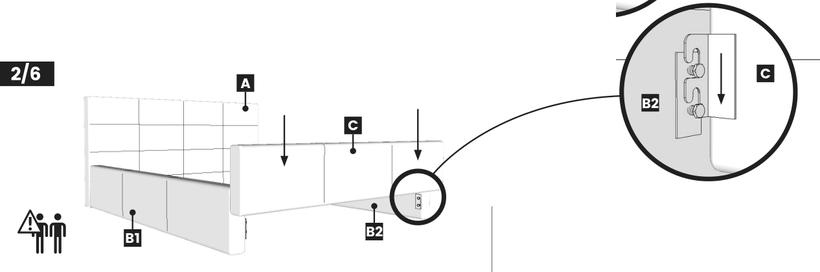

Schritt 2

2Fußteil

1. Hängen Sie das Fußteil C von oben in die Beschläge beider Seitenteile ein.

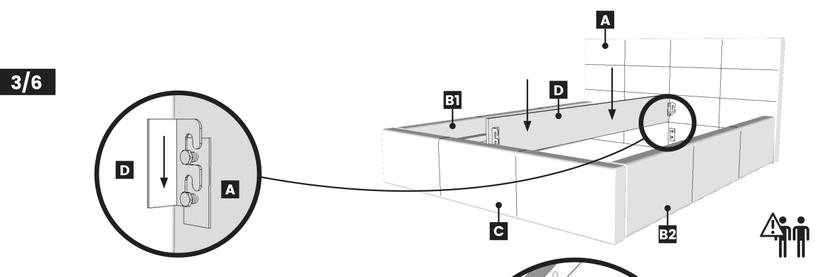

Schritt 3

3Mittelbalken

1. Hängen Sie den Mittelbalken D zwischen Kopfteil A und Fußteil C.

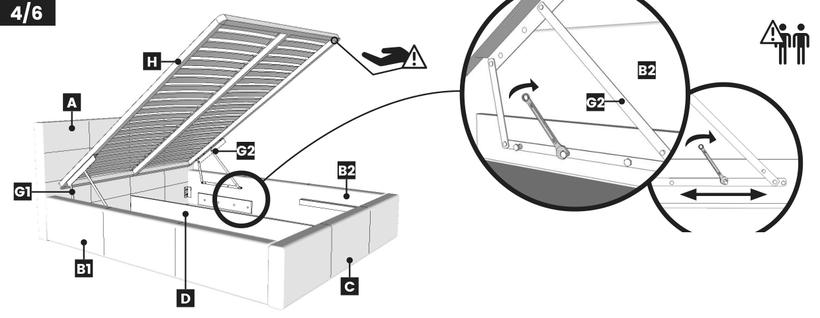

Schritt 4

4Hubmechanismus und Lattenrost

1. Setzen Sie den Lattenrost H mit den Mechanismen G1 (links) und G2 (rechts) am Kopfteil in den Rahmen.
2. Schrauben Sie die Mechanismen mit den Gabelschlüsseln an der Innenseite der Seitenteile fest.
3. Verschieben Sie sie bei Bedarf im Langloch, bis der Lattenrost gerade im Rahmen liegt, und ziehen Sie die Schrauben dann fest an.

Achtung: Halten Sie den Lattenrost oben fest, solange die Gasfedern noch nicht eingesetzt sind.

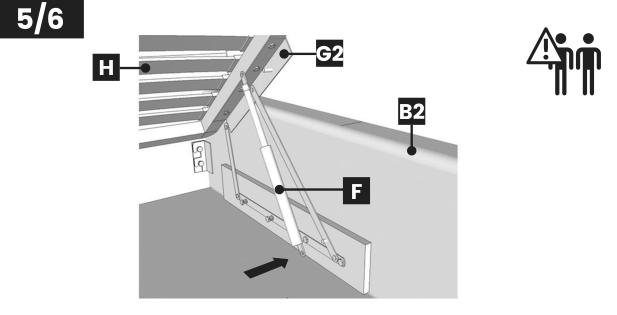

Schritt 5

5Gasfedern einsetzen

1. Setzen Sie auf beiden Seiten eine Gasfeder F in Pfeilrichtung in den Mechanismus ein.

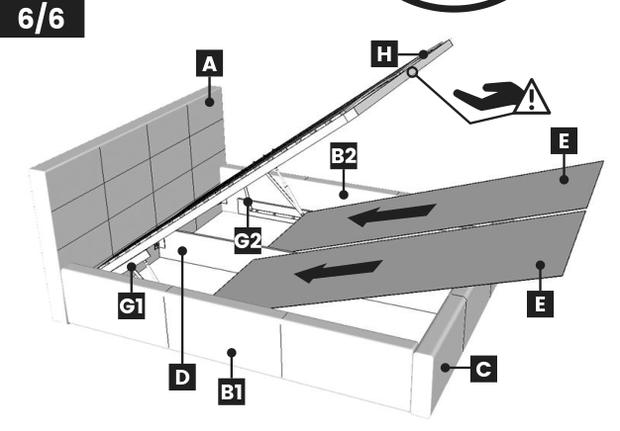

Schritt 6

6Boden des Stauraums

1. Schieben Sie die beiden Bodenplatten E links und rechts vom Mittelbalken in den Rahmen.
2. Klappen Sie den Lattenrost zu und legen Sie die Matratze auf.

Achtung: Die Gasfedern stehen unter Spannung. Halten Sie den Lattenrost fest, bis beide Mechanismen vollständig befestigt sind, und legen Sie erst dann die Matratze auf.

Fertig!
