Montageanleitung

Bett mit Stauraum (Gasfedern)

Für die Modelle Amalfi, Merano, Merano mit Füßen, Napels, Positano, Ravello und Urbino

Bevor Sie beginnen

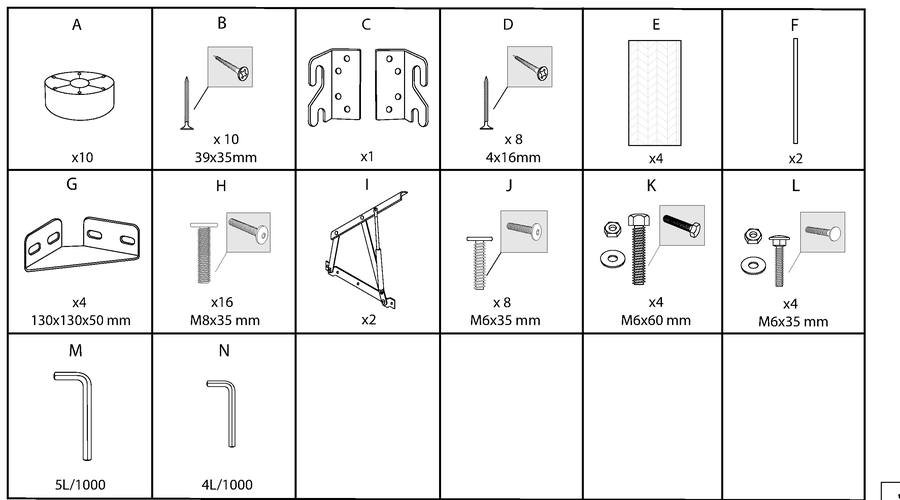

Teile

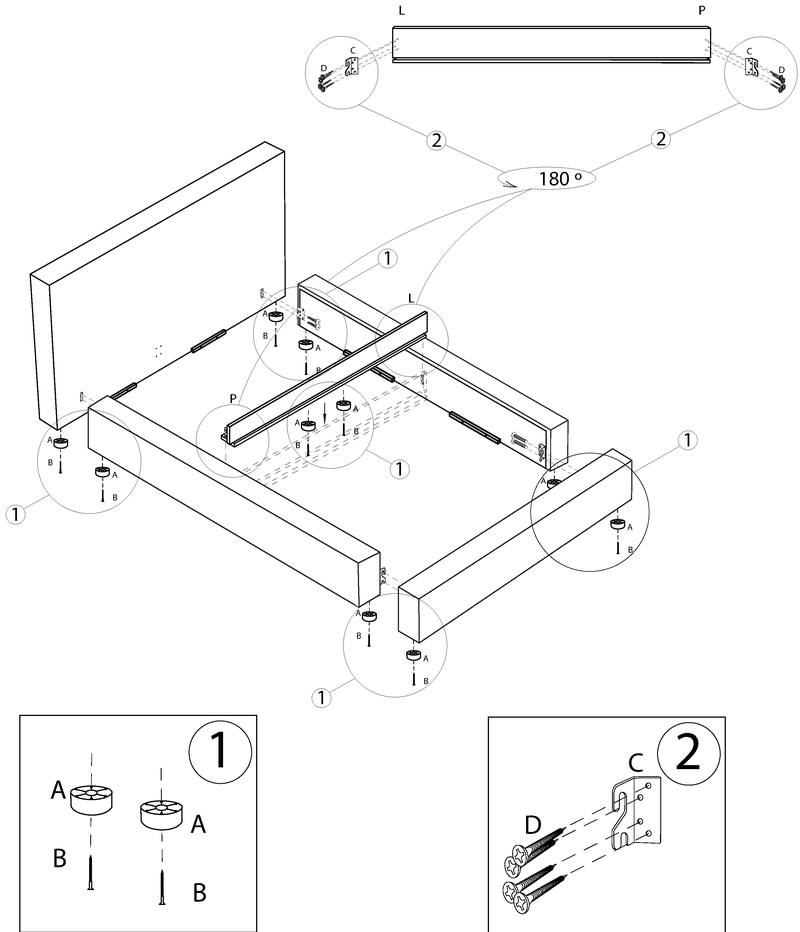

Schritt 1 und 2

1–2Füße und Mittelbalken

1. Legen Sie Kopfteil, Seitenteile, Fußteil und Mittelbalken mit der Unterseite nach oben auf eine Decke.
2. Schrauben Sie unter jedes Teil die Füße A mit Schraube B (insgesamt 10×, Detail ①).
3. Schrauben Sie an beide Enden des Mittelbalkens einen Beschlag C mit Schrauben D (Detail ②). L = links, P = rechts.

Tipp: Der Mittelbalken hat eine feste Ober- und Unterseite: Drehen Sie ihn wie gezeigt um 180°, bevor Sie ihn einsetzen.

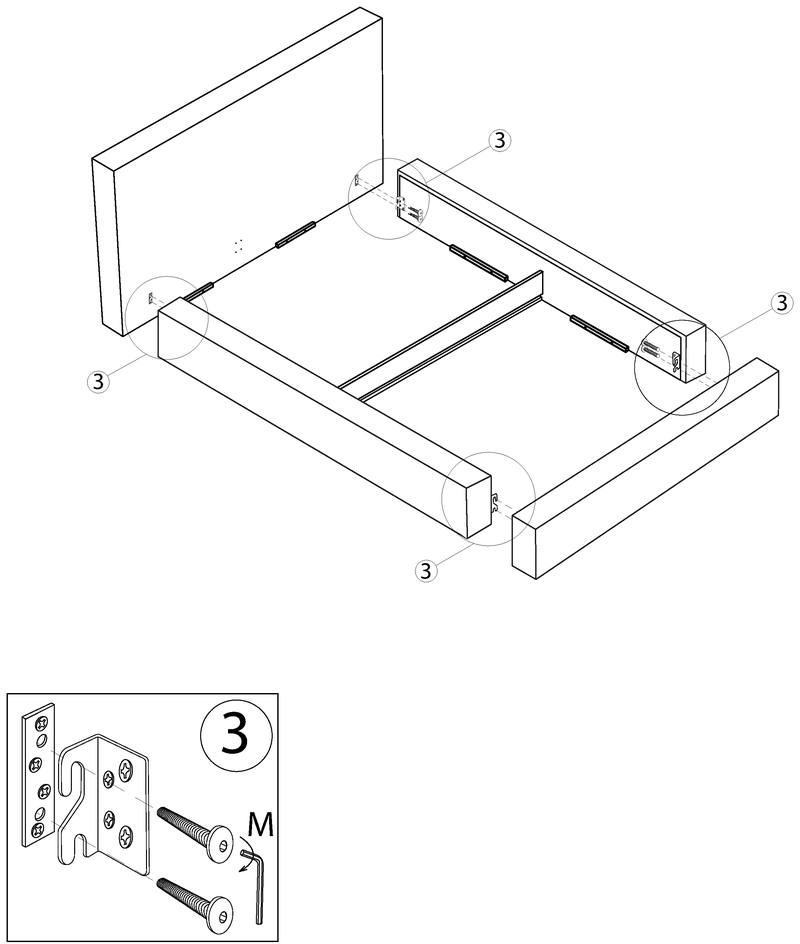

Schritt 3

3Rahmen zusammenbauen

1. Stellen Sie das Kopfteil aufrecht an die Wand.
2. Hängen Sie die beiden Seitenteile in das Kopfteil und danach in das Fußteil ein.
3. Ziehen Sie pro Ecke die zwei Inbusschrauben mit Inbusschlüssel M an (Detail ③).
4. Hängen Sie den Mittelbalken zwischen Kopf- und Fußteil.

Tipp: Ziehen Sie die Schrauben zuerst locker an und erst fest, wenn der Rahmen gerade steht.

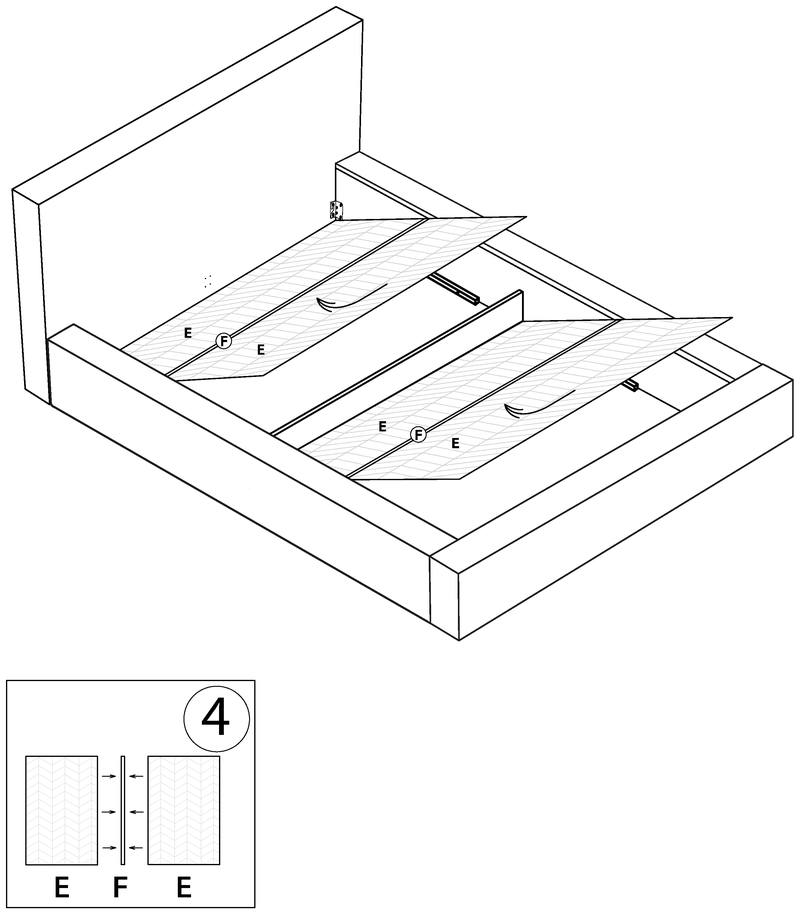

Schritt 4

4Boden des Stauraums

1. Legen Sie auf jeder Seite des Mittelbalkens zwei Bodenplatten E in den Rahmen.
2. Schieben Sie zwischen die beiden Platten die Verbindungsleiste F (Detail ④).

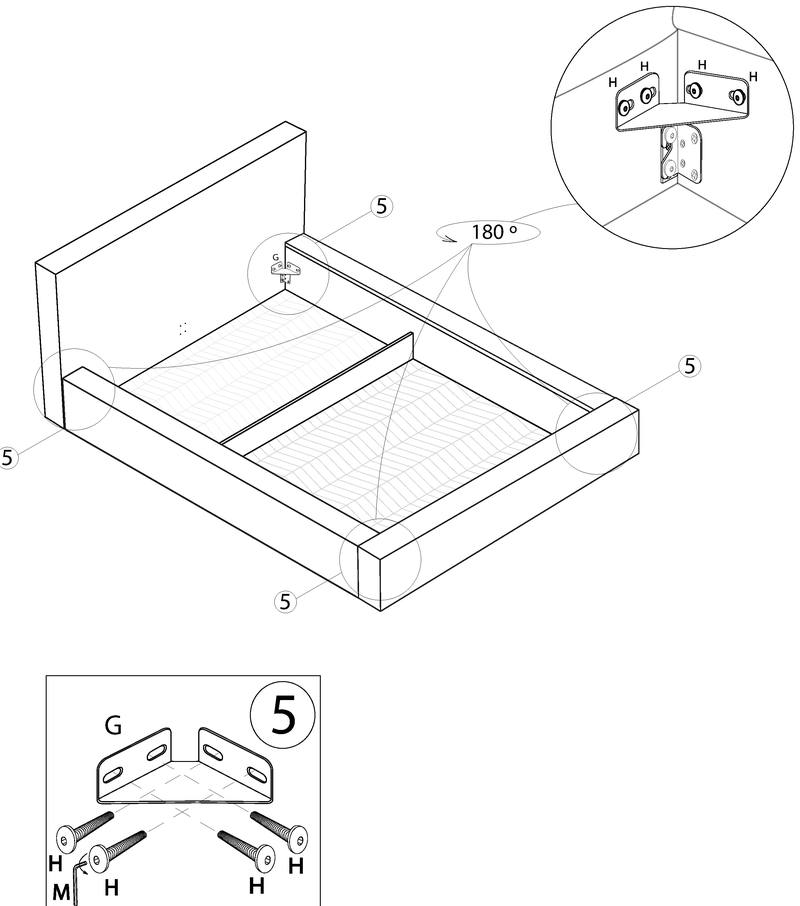

Schritt 5

5Winkel

1. Setzen Sie in jede der vier Ecken einen Winkel G.
2. Befestigen Sie jeden Winkel mit vier Inbusschrauben H und Inbusschlüssel M (Detail ⑤).

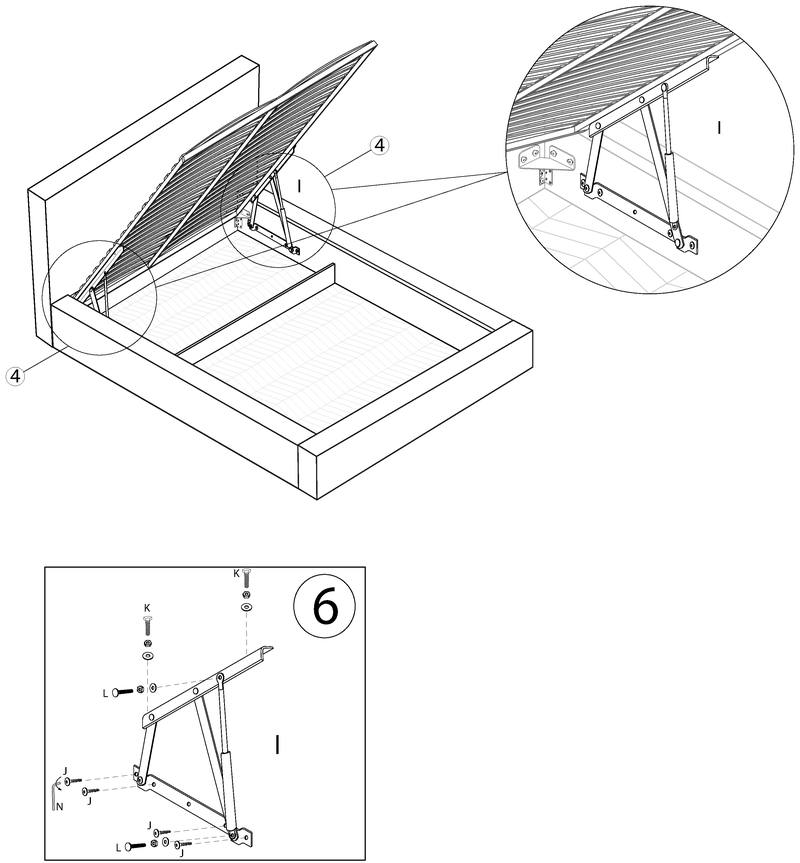

Schritt 6

6Gasfedern und Lattenrost

1. Befestigen Sie an beiden Seitenteilen, am Kopfteil, einen Gasfeder-Mechanismus I mit vier Schrauben J und Inbusschlüssel N.
2. Legen Sie den Lattenrost auf die Mechanismen und befestigen Sie ihn mit Schrauben K (oben) und Schlossschrauben L (seitlich), jeweils mit Scheibe und Mutter.
3. Die Reihenfolge sehen Sie in der Detailzeichnung unten.

Achtung: Die Gasfedern stehen unter Spannung. Halten Sie den Lattenrost fest, bis beide Mechanismen vollständig befestigt sind, und legen Sie erst dann die Matratze auf.

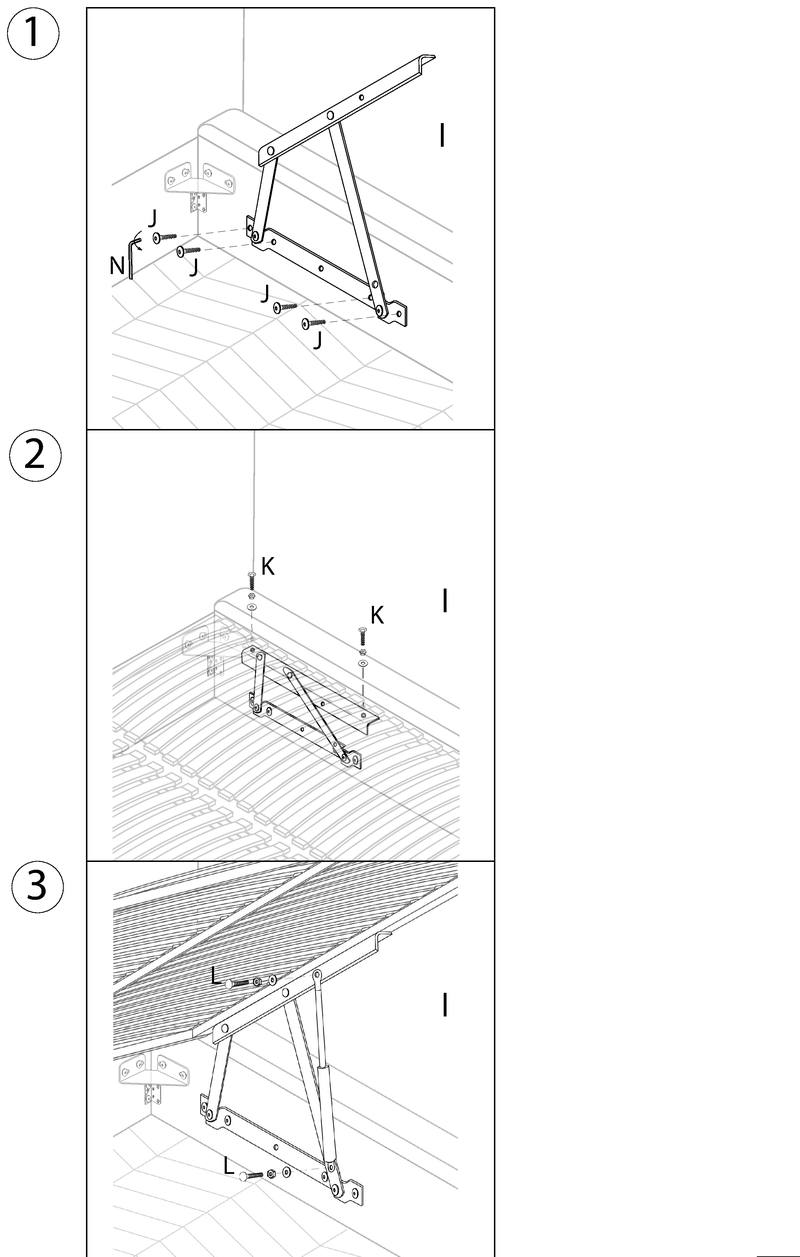

Schritt 6 im Detail

6Gasfeder montieren

1. ① Mechanismus I am Seitenteil: 4× Schraube J, mit Schlüssel N anziehen.
2. ② Lattenrost auf den Mechanismus: 2× Schraube K mit Scheibe und Mutter.
3. ③ Unterseite des Mechanismus: Schlossschraube L mit Scheibe und Mutter.

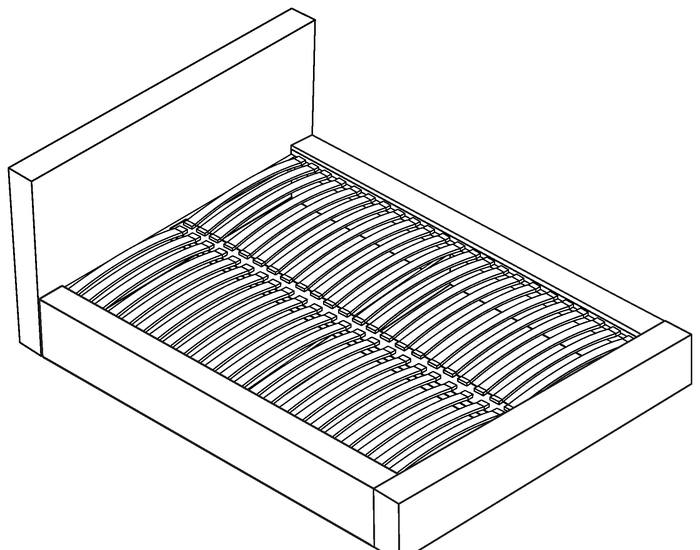

Fertig!
